Materiał analityczny · opracowanie własne na podstawie danych Grand View Research, Strategic Market Research, Knowledge Sourcing Intelligence, ResearchAndMarkets, GMI oraz The Business Research Company

Wiele komponentów przesądza o sposobie obsługi urządzeń, choć użytkownik końcowy praktycznie ich nie dostrzega. Klawiatura foliowa, często określana także jako membranowa, jest tego dobrym przykładem. To cienki, wielowarstwowy interfejs z nadrukowaną grafiką oraz ukrytym układem stykowym, który reaguje na nacisk. Po zamontowaniu na obudowie staje się integralną częścią urządzenia: panelem ekspresu, respiratora, wagi przemysłowej lub sterownika linii produkcyjnej.

Wokół tego pozornie prostego elementu powstał globalny przemysł warty miliardy dolarów, w którym działają również wyspecjalizowani producenci z Polski. Rozwija się on mimo dominującej narracji o ekranach dotykowych. W wielu zastosowaniach przemysłowych i medycznych prostszy interfejs fizyczny wciąż okazuje się rozwiązaniem bardziej przewidywalnym, odpornym na warunki pracy i korzystniejszym kosztowo — pod warunkiem właściwego doboru technologii do zadania.

Czym właściwie jest klawiatura foliowa

Pod względem konstrukcyjnym klawiatura membranowa przypomina wielowarstwową „kanapkę” z folii, najczęściej poliestrowych. Warstwę wierzchnią stanowi grafika drukowana od strony wewnętrznej, dzięki czemu opisy i symbole są chronione przed ścieraniem. Niżej znajdują się warstwy dystansowe oraz folie ze ścieżkami przewodzącymi, zwykle wykonywanymi z past srebrnych. Naciśnięcie pola roboczego powoduje zwarcie obwodu i wysłanie sygnału. Odpowiednio zaprojektowana konstrukcja może tworzyć zwartą, łatwą do czyszczenia powierzchnię o odporności na pył, zachlapanie, detergenty i wybrane substancje chemiczne; rzeczywisty poziom ochrony zależy jednak od materiałów, uszczelnienia i wymagań konkretnej aplikacji.

Producenci zwykle deklarują trwałość od około miliona do kilku milionów cykli dla pojedynczego klawisza, przy czym parametr ten zależy m.in. od zastosowanej konstrukcji, siły nacisku, środowiska pracy i metody testowania. Właśnie połączenie trwałości, relatywnie niskiego kosztu produkcji i dużej swobody projektowania grafiki przesądziło o popularności tych komponentów. W wersjach płaskich interfejs nie ma klasycznych, odsłoniętych mechanizmów przełączających, a w wariantach taktylnych funkcję sprzężenia zwrotnego zapewniają m.in. tłoczenia lub metalowe kopułki. Gładka powierzchnia ogranicza liczbę miejsc, w których mogą gromadzić się zanieczyszczenia, i ułatwia czyszczenie oraz dezynfekcję zgodnie z instrukcją producenta urządzenia.

Od fabryki: jak powstaje klawiatura foliowa

Tytułowa droga „od fabryki po salę operacyjną” zaczyna się w hali poligraficzno-elektronicznej, a nie — jak mogłoby się wydawać — w typowej fabryce elektroniki. Sercem produkcji jest druk. Grafikę nanosi się dwiema technikami: sitodrukiem, ceniony za grube, kryjące warstwy farby i odporność kolorów, oraz drukiem cyfrowym, który pozwala na fotograficzną szczegółowość i krótkie serie. Polscy producenci podkreślają, że nadruk wykonywany jest od wewnętrznej strony folii — to z pozoru drobny zabieg, ale ma fundamentalne znaczenie: opis przycisków widoczny jest przez grubość folii i nie sposób go zetrzeć podczas wieloletniej eksploatacji.

Równolegle drukuje się obwód. Ścieżki przewodzące i pola stykowe powstają z pasty srebrnej nakładanej sitodrukiem, z minimalną szerokością ścieżki rzędu pół milimetra. Tak przygotowane folie — warstwa graficzna, warstwy dystansowe i dwie folie obwodu — łączy się w wielowarstwową „kanapkę”, doklejając tylną warstwę montażową z odsłanianym klejem. Tu wkraczają technologie podnoszące wartość wyrobu: tłoczenie frontów foliowych nadające klawiszom wyczuwalny kształt, osadzanie metalowych kopułek dla efektu taktylnego, integracja diod LED do podświetlenia, a w bardziej zaawansowanych konstrukcjach — zatapianie diod SMD w strukturze folii.

Coraz częściej proces nie kończy się na samej klawiaturze. Producenci integrują panele czołowe z wyświetlaczami w technologii bondingu optycznego, sklejając ekran LCD z frontem szklanym lub z tworzywa. Najprostszą metodą jest technika Air Gap, w której między wyświetlaczem a frontem pozostaje szczelina powietrzna — rozwiązanie tanie i uniwersalne, ale wrażliwe na refleksy świetlne i wilgoć. Pełne zespolenie warstw (bonding) eliminuje szczelinę, poprawiając czytelność w jasnym otoczeniu i odporność mechaniczną, co ma znaczenie w aplikacjach zewnętrznych i najtrudniejszych warunkach przemysłowych.

Ten ciąg technologiczny — od druku, przez obwód, po integrację z wyświetlaczem — tłumaczy, dlaczego rynek bywa definiowany tak różnie przez analityków. Granica między „klawiaturą foliową” a „zintegrowanym panelem czołowym HMI” jest płynna, a im wyżej w łańcuchu wartości, tym wyższa marża i tym trudniej porównywać dane z różnych raportów.

Rynek wart miliardy — rozbieżne prognozy, zbieżny kierunek

Tu pojawia się pierwsza istotna trudność analityczna. Renomowane firmy badawcze różnią się w ocenie wartości rynku klawiatur foliowych — i to znacząco. Różnice wynikają przede wszystkim z odmiennych definicji: jedne raporty obejmują wyłącznie klasyczne klawiatury membranowe, inne doliczają panele czołowe, nakładki graficzne czy zintegrowane interfejsy HMI, jeszcze inne rozszerzają zakres o pokrewne technologie przełączników.

Najbardziej zachowawcze szacunki, opracowane przez Knowledge Sourcing Intelligence i powielone w raporcie ResearchAndMarkets, wyceniają rynek na 3,473 mld USD w 2025 r. i prognozują wzrost do 4,770 mld USD w 2030 r., co odpowiada średniorocznej dynamice na poziomie 6,56 procent. Strategic Market Research ocenia wartość rynku na około 4,2 mld USD w 2024 r. i przewiduje osiągnięcie 6,1 mld USD do 2030 r. przy CAGR rzędu 6,5 procent.

Grand View Research punktuje wyżej: 4,53 mld USD w 2023 r. i prognoza 7,65 mld USD w 2030 r. przy najwyższej w tym zestawieniu dynamice 7,9 procent rocznie. Na drugim biegunie znajduje się The Business Research Company, której szacunek — około 13 mld USD do 2030 r. przy CAGR 8,4 procent — jest wartością odstającą, wynikającą najpewniej z najszerszej definicji obejmującej pokrewne kategorie przełączników. GMInsights z kolei wycenia rynek na 4,4 mld USD w 2024 r. i przewiduje bardziej umiarkowany wzrost rzędu 5 procent rocznie w dłuższej perspektywie do 2034 r.

Dla czytelnika biznesowego wniosek nie brzmi: „nie wiadomo, ile wart jest rynek”. Brzmi raczej: dokładna liczba zależy od przyjętej definicji, ale wszystkie liczące się ośrodki badawcze zgadzają się co do dwóch rzeczy — rynek mierzony jest w miliardach dolarów, a jego trajektoria jest jednoznacznie wzrostowa, z roczną dynamiką mieszczącą się w przedziale od około 5 do blisko 8 procent. To rzadka sytuacja, w której rozbieżność szacunków nie podważa, lecz wręcz wzmacnia tezę o stabilności trendu.

Co napędza wzrost: automatyka, medtech, motoryzacja, elektronika

Tu z kolei panuje wyjątkowa zgodność. Niezależnie od tego, który raport weźmiemy do ręki, wskazuje on cztery te same motory wzrostu: automatykę przemysłową, technologie medyczne, motoryzację oraz elektronikę użytkową. Każdy z tych sektorów generuje popyt z nieco innego powodu, ale wszystkie łączy potrzeba niezawodnego, trwałego i łatwego w utrzymaniu interfejsu.

Automatyka przemysłowa

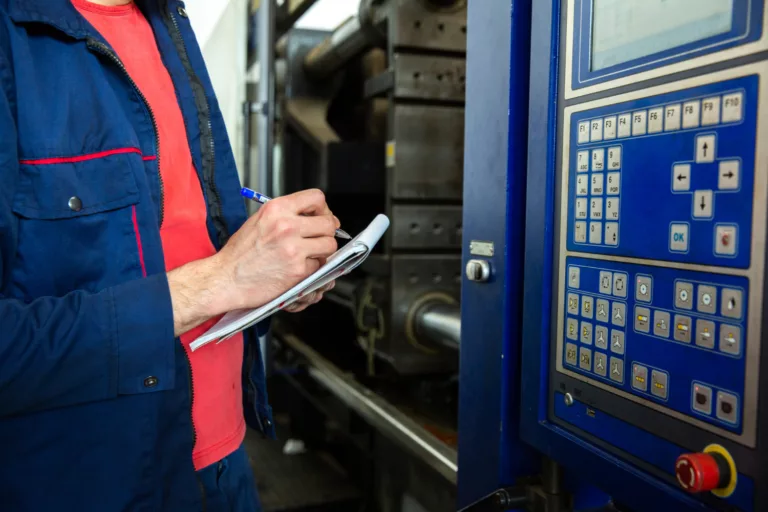

Sterowniki maszyn, panele operatorskie, aparatura pomiarowa — to historycznie największy obszar zastosowań. Według danych Grand View Research segment zastosowań przemysłowych odpowiadał za największy udział w przychodach rynku, co wynika z masowego wykorzystania klawiatur membranowych w urządzeniach i maszynach produkcyjnych. W środowisku hali fabrycznej, gdzie panują pył, wibracje, smary i agresywne środki czyszczące, hermetyczny interfejs foliowy ma przewagę nad rozwiązaniami z ruchomymi częściami.

Technologie medyczne

To najszybciej rosnący segment rynku w prognozach większości ośrodków. Pompy infuzyjne, analizatory diagnostyczne, respiratory, monitory pacjenta — wszystkie wymagają interfejsu, który da się błyskawicznie zdezynfekować, który wytrzyma przewidziane przez producenta cykle czyszczenia i dezynfekcji i który zadziała pewnie nawet obsługiwany w rękawiczkach. Rosnący nacisk na higienę i kontrolę zakażeń dodatkowo przyspiesza adopcję rozwiązań foliowych w ochronie zdrowia.

Motoryzacja

Choć kabina nowoczesnego auta kojarzy się dziś z wielkimi ekranami, pod powierzchnią desek rozdzielczych, na kierownicach i w panelach klimatyzacji wciąż pracują przyciski oparte na technologii membranowej. To właśnie sektor motoryzacyjny bywa wskazywany jako segment o największym wolumenowym popycie. Niemcy — ojczyzna Volkswagena, BMW i Mercedesa — są tego najlepszym przykładem, o czym za chwilę.

Elektronika użytkowa

Kuchenki, piekarniki, pralki, lodówki, drobny sprzęt AGD — to ciche imperium klawiatur foliowych. Niski koszt jednostkowy, dowolność wzornicza i odporność na zalanie czy zatłuszczenie czynią je naturalnym wyborem dla produkcji masowej. Rozwój rynków wschodzących, zwłaszcza w Azji, oraz stały strumień nowych modeli urządzeń podtrzymują popyt w tym segmencie.

Geografia rynku: Azja rośnie, Ameryka i Niemcy trzymają prymat

Pod względem regionalnym obraz jest klasyczny dla przemysłu komponentów elektronicznych. Ameryka Północna odpowiadała w 2023 r. za istotną część globalnych przychodów, co wynika z zaawansowanej bazy przemysłowej regionu i wysokiego stopnia automatyzacji. Według danych GMInsights same Stany Zjednoczone wygenerowały w 2024 r. około 1,03 mld USD przychodów, a głównym motorem był tam sektor motoryzacyjny z rosnącą liczbą systemów infotainment i sterowania.

W Europie pozycję lidera zajmują Niemcy — z udziałem rzędu 22 procent rynku europejskiego w 2024 r. i prognozowaną dynamiką 5,8 procent rocznie. To bezpośrednia pochodna siły niemieckiego przemysłu motoryzacyjnego i jego zapotrzebowania na trwałe, wysokowydajne interfejsy. Region Azji i Pacyfiku jest natomiast wskazywany jako najszybciej rosnący i prawdopodobnie największy rynek, napędzany przez elektronikę użytkową, motoryzację i sektor medyczny. Chiny — jako globalne centrum produkcji elektroniki — wygenerowały w 2024 r. około 400 mln USD przychodów przy dynamice 6,3 procent rocznie.

Materiały: poliester rządzi, poliwęglan zyskuje

Z perspektywy surowcowej rynek opiera się na trzech foliach. Poliester (PET) odpowiadał w 2023 r. za 35,3 procent przychodów — to materiał trwały, elastyczny, odporny chemicznie i tani, idealny do zastosowań przemysłowych i konsumenckich. Poliwęglan (PC), ceniony za przejrzystość optyczną i odporność na uderzenia, rośnie najszybciej — według Grand View Research z dynamiką 8,2 procent rocznie — i znajduje zastosowanie tam, gdzie liczy się widoczność i wytrzymałość, jak w kokpitach samochodowych czy aparaturze medycznej. Trzecią kategorię stanowią folie poliimidowe (PI), wyspecjalizowane w odporności termicznej i chemicznej, wykorzystywane w lotnictwie i zaawansowanej elektronice.

Polskie firmy w niszy interfejsów przemysłowych

To jeden z tych obszarów, w których polski przemysł zbudował realne, choć mało rozpoznawalne kompetencje. Na rodzimym rynku działa grupa wyspecjalizowanych producentów klawiatur membranowych i paneli czołowych, z których część ma kilkudziesięcioletnią historię i eksportuje swoje wyroby.

Wspólnym mianownikiem polskich firm jest model biznesowy oparty na produkcji kontraktowej i projektowaniu na zamówienie. W praktyce klawiatury foliowe na zamówienie powstają pod konkretną obudowę, warunki pracy, układ funkcji i wymagania dotyczące trwałości czy podświetlenia. To klasyczna nisza B2B: producent klawiatury foliowej rzadko jest rozpoznawalny przez końcowego użytkownika, bo jego wyrób trafia jako komponent do urządzenia innej marki. Ta „niewidzialność” jest jednocześnie siłą i ograniczeniem — pozwala działać stabilnie w wyspecjalizowanym segmencie, ale utrudnia budowę rozpoznawalnej marki i wyższych marż.

Z punktu widzenia odporności biznesu istotne jest, że polscy producenci obsługują równocześnie wszystkie cztery motory wzrostu globalnego rynku: automatykę, medycynę, motoryzację i elektronikę. Dywersyfikacja branżowa odbiorców zmniejsza wrażliwość na cykle koniunkturalne w pojedynczym sektorze. Bariera wejścia — park maszynowy do sitodruku i druku cyfrowego, kompetencje w obróbce folii i pasty srebrnej, doświadczenie konstrukcyjne — jest na tyle wysoka, że chroni istniejących graczy przed łatwą konkurencją cenową.

Klawiatury foliowe kontra ekrany dotykowe

Najciekawszy wątek tej analizy dotyczy pozornego paradoksu. W epoce, w której smartfon nauczył nas, że każdy interfejs powinien być gładkim ekranem dotykowym, znaczna część przemysłu i medycyny świadomie pozostaje przy prostszym, fizycznym rozwiązaniu. Dlaczego?

W środowiskach wilgotnych, przy obsłudze w rękawiczkach lub w aplikacjach wymagających jednoznacznego potwierdzenia zadziałania, przełączniki membranowe mogą być bardziej przewidywalne niż standardowe ekrany pojemnościowe. Trzeba jednak zachować precyzję: część przemysłowych ekranów pojemnościowych jest projektowana do pracy w rękawicach, dlatego o wyniku przesądza konkretny kontroler, rodzaj rękawicy i konfiguracja urządzenia. W praktyce klinicznej fizyczny przycisk z wyczuwalnym skokiem nadal daje operatorowi dodatkowe potwierdzenie wykonania polecenia — szczególnie wtedy, gdy nie może on stale obserwować panelu.

Lekcja z USS John S. McCain

Najpoważniejszy argument za fizycznymi interfejsami przyniósł dramatyczny wypadek. 21.08.2017 r. amerykański niszczyciel USS John S. McCain zderzył się z tankowcem Alnic MC w Cieśninie Singapurskiej. Zginęło dziesięciu marynarzy, 48 zostało rannych, a okręt wymagał napraw za ponad 100 mln USD.

Śledztwo Narodowej Rady Bezpieczeństwa Transportu (NTSB) wykazało, że projekt dotykowego systemu sterowania okrętu zwiększył prawdopodobieństwo błędów operatorskich, które doprowadziły do katastrofy. Załoga, niedostatecznie przeszkolona w obsłudze złożonego systemu dotykowego, podczas próby podziału sterowania między konsolami utraciła kontrolę nad jednostką. NTSB podkreśliła, że mechaniczne przepustnice — powszechnie stosowane w lotnictwie i na większości okrętów — są często preferowane, bo dają operatorowi natychmiastowe, dotykowe sprzężenie zwrotne i czytelną informację o położeniu sterowania.

W konsekwencji US Navy ogłosiła, że zastąpi dotykowe sterowniki przepustnic mechanicznymi na niszczycielach klasy Arleigh Burke, rozpoczynając wdrożenie latem 2020 r. Ankiety przeprowadzone wśród załóg po wypadkach pokazały, że marynarze w przeważającej większości woleli powrót do bardziej intuicyjnego sterowania mechanicznego. To wymowny przypadek instytucji, która po latach „cyfryzacji” interfejsu świadomie cofnęła się do rozwiązania prostszego — bo okazało się bezpieczniejsze.

Dlaczego przemysł nadal stawia na prostsze interfejsy

Złożywszy te wątki, można sformułować spójną odpowiedź. Wybór interfejsu w przemyśle i medycynie nie jest kwestią mody, lecz rachunku ryzyka i kosztu całkowitego cyklu życia produktu. Cztery czynniki przesądzają o trwałości pozycji klawiatur foliowych.

Po pierwsze, odporność w trudnym środowisku. Hala produkcyjna, sala operacyjna, kabina pojazdu użytkowego czy stacja paliw oznaczają kontakt z wilgocią, pyłem, środkami chemicznymi i wibracjami. Dobrze dobrany i uszczelniony interfejs foliowy może ograniczyć ryzyko awarii oraz uprościć utrzymanie urządzenia. Nie jest to jednak cecha automatyczna: odporność musi być potwierdzona dla konkretnego projektu, materiałów oraz warunków eksploatacji.

Po drugie, higiena. Gładka, ciągła powierzchnia ogranicza liczbę trudno dostępnych miejsc i ułatwia czyszczenie oraz dezynfekcję. Nie należy jednak utożsamiać tego ze sterylizacją: dopuszczalne środki, czasy kontaktu i procedury muszą wynikać z instrukcji producenta danego urządzenia oraz jego walidacji materiałowej. W warunkach rosnących wymogów kontroli zakażeń taka łatwość utrzymania powierzchni ma istotne znaczenie dla zastosowań medycznych.

Po trzecie, koszt i cykl życia produktu. Przy dużej skali oraz niewielkiej, stabilnej liczbie funkcji klawiatura foliowa zwykle oznacza niższy koszt komponentu i prostszą integrację niż ekran dotykowy z elektroniką sterującą. Porównanie nie jest jednak uniwersalne — ekran może być ekonomicznie uzasadniony, gdy zastępuje wiele przycisków, etykiet i oddzielnych wskaźników albo pozwala aktualizować funkcje programowo.

Po czwarte, ergonomia i bezpieczeństwo. Sprzężenie zwrotne i obsługa „na ślepo” mają realne znaczenie wszędzie tam, gdzie operator nie może oderwać wzroku od zadania — przy maszynie, za kierownicą, przy pacjencie. Lekcja z USS John S. McCain pokazała, jak kosztowne potrafi być zignorowanie tej zasady.

To nie znaczy, że ekrany dotykowe przegrywają. Obie technologie coraz częściej współistnieją w jednym urządzeniu: ekran do złożonej konfiguracji i wizualizacji danych, klawiatura foliowa lub fizyczne przyciski do krytycznych, najczęściej wykonywanych czynności. Polscy producenci, oferujący zarówno panele membranowe, jak i integrację paneli dotykowych w jednej konstrukcji, są na ten hybrydowy kierunek dobrze przygotowani.

Dokąd zmierza technologia

Byłoby błędem przedstawiać klawiaturę foliową jako technologię zamrożoną w czasie. Przeciwnie — jej trwałość rynkowa bierze się w dużej mierze z ciągłej ewolucji. Trzy kierunki rozwoju zasługują na uwagę z perspektywy biznesowej.

Inteligentne podświetlenie i miniaturyzacja źródeł światła. Technologia LGF (light guide film), którą wśród polskich firm wyróżnia się Horizon Technologies, pozwala równomiernie podświetlić całą powierzchnię klawiatury zaledwie kilkoma bocznymi diodami SMD. Oznacza to mniejsze zużycie energii, cieńszą konstrukcję i niższy koszt — przy zachowaniu czytelności w słabym oświetleniu, która w aparaturze medycznej i sterownikach pracujących na nocnych zmianach bywa wymogiem, a nie ozdobą.

Hybrydyzacja z technologią dotykową. Integracja paneli dotykowych z warstwą membranową przy użyciu laminacji OCA (Optical Clear Adhesive) zaciera dawną granicę między „przyciskiem” a „ekranem”. Powstają konstrukcje, w których jedna powierzchnia łączy pola dotykowe do nawigacji z wyodrębnionymi funkcjami taktylnymi przeznaczonymi dla operacji krytycznych. To jeden z najważniejszych kierunków rozwoju, ponieważ pozwala wykorzystać mocne strony obu technologii.

Elektronika in-mold i nowe materiały. Rozwijane równolegle technologie elektroniki zatapianej w tworzywie (in-mold electronics) oraz prace nad foliami o lepszych parametrach termicznych i chemicznych poszerzają zakres zastosowań w stronę bardziej wymagających środowisk — lotnictwa, motoryzacji wysokiego segmentu i przemysłu ciężkiego. Część raportów wskazuje też na rosnące znaczenie czynników środowiskowych i zrównoważonych materiałów jako jednego z motorów innowacji w europejskim segmencie rynku.

Wspólnym mianownikiem tych kierunków jest przesunięcie wartości „w górę” łańcucha — od prostego komponentu ku zintegrowanemu interfejsowi HMI. Dla producentów oznacza to wyższe marże, ale i wyższe wymagania kompetencyjne: trzeba łączyć poligrafię, elektronikę, optykę i mechanikę pod jednym dachem.

Ryzyka i ograniczenia niszy

Rzetelna analiza musi wskazać również słabe punkty. Pierwszym jest presja ze strony ekranów dotykowych w tych zastosowaniach, gdzie elastyczność interfejsu przeważa nad pewnością obsługi — to realna erozja w segmencie premium elektroniki użytkowej i części motoryzacji, gdzie wielkie panele stały się elementem pozycjonowania produktu.

Drugim jest charakter biznesu kontraktowego. Producent klawiatur foliowych jest dostawcą komponentu, a więc jego pozycja negocjacyjna wobec dużych odbiorców bywa ograniczona, a marże — pod presją. „Niewidzialność” wyrobu utrudnia budowę rozpoznawalnej marki i lojalności, które w innych branżach pozwalają bronić cen.

Trzecim jest konkurencja z Azji, zwłaszcza chińskich producentów o niższych kosztach pracy. Polskie i europejskie firmy bronią się jakością, krótkimi seriami, elastycznością projektową i bliskością geograficzną klienta — atutami, które zyskują na znaczeniu w erze skracania i regionalizacji łańcuchów dostaw, ale które nie eliminują presji cenowej w prostszych wyrobach.

Czwartym, bardziej technicznym ograniczeniem jest sztywność funkcjonalna: gotowej klawiatury foliowej nie da się przeprogramować tak, jak interfejsu ekranowego — zmiana układu czy opisów przycisków wymaga nowego nadruku, a więc nowego narzędzia produkcyjnego. W produktach o szybko zmieniających się funkcjach jest to wada, którą ekran eliminuje aktualizacją oprogramowania.
